IP-інтерком систему TOA N-8000 впроваджено на Печерську
Компанія “МТУ” впровадила IP-інтерком систему серії TOA N-8000 у Науково-виховний комплекс “Новопечерська школа”.
Завдання: забезпечити зворотний зв’язок у 43 класах із ресепшином і кабінетом завуча для підвищення і для збільшення зони поширення подачі інформації.
Технічне рішення: IP-інтерком система серії TOA N-8000.
ТОА – японська якість
Система вирізняється високою надійністю, водночас будучи досить простою в експлуатації, монтажі та налаштуванні. TOA N-8000 дуже гнучка система з можливістю підключення до наявного обладнання завдяки додатковим інтерфейсам – це економічно вигідно.
Обладнання для IP-інтерком системи:
- Викличних панелей RS-460 – 43 шт.
- IP-майстер станцій N-8600MS – 2 шт.
- Комутаторів N-8400RS – 3 шт.
- Комутатора N-8000AF – 1 шт.,
об’єднаних в одній мережі (192.168.1.*) за допомогою мережевого світча. Кожному з пристроїв присвоєно статичну IP-адресу.
Далі детальніше зупинимося на пристроях ТОА та їхній ролі в проєкті.
Комутатор ТОА N-8400RS
ТОА N-8400RS є блоком інтерфейсу, який використовує технологію пакетної передачі аудіо в локальній мережі. Він має 16 входів з можливістю під’єднати 16 панелей виклику RS-460 за допомогою кабелю витої пари. Максимальна кількість під’єднаних до локальної мережі N-8000 компонентів системи, таких як N-8400RS, може бути – 192 шт. Підключення пристрою до локальної мережі дає змогу приймати на панелі виклику пейджингові виклики та телефонувати на майстер-станції IP.
Конфігурація цього комутатора відбувається за допомогою програмного забезпечення, що поставляється разом з обладнанням ТОА.
Викличні панелі ТОА RS-460
Панелі виклику RS-460 розмістили в кожному класі та встановили в антивандальному корпусі. Не забуваємо, що школа є школа, і міцний корпус продовжить термін експлуатації приладів. Панелі мають кнопку виклику для здійснення дзвінка на майстер станцію N-8600MC, мікрофон для розмови і динамік для прослуховування інформації, що надходить.
Підключення панелі виклику RS-460 здійснюється кабелем витої пари безпосередньо до комутатора N-8400RS.
Для підвищення гучності на панелях виклику, встановлених у класах, були задіяні 2-канальні підсилювачі. У приміщеннях із великою площею (спортзал і їдальня) 100В АМС МА120 підсилювачами звуку.
Багатофункціональна IP майстер-станція N8600MS
ТОА N-8600MS є багатофункціональною IP-майстер-станцією, яка під’єднується до локальної мережі разом із рештою обладнання ТОА і дає змогу спілкуватися як за гучним зв’язком, так і через телефонну трубку з викличними панелями RS-460.
За допомогою N8600MS можна налаштовувати швидкий набір клавіш, що перебувають усередині телефонної трубки, здійснювати дзвінки на окремі панелі виклику RS-460 у класах. Номер панелі виклику налаштовується за допомогою ПЗ, що входить до комплекту постачання обладнання ТОА.

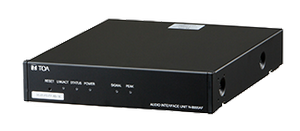

Аудіо інтерфейс N-8000AF
Система інтерком-зв’язку була налаштована на оповіщення як по-зонально, так і кожен клас окремо. Завдяки чому можна доносити інформацію тільки тим, кому вона призначена. Якщо виклик, здійснений з панелі виклику на першу майстер станцію, не приймається, то він автоматично перенаправляється на другу майстер станцію. У разі зворотного дзвінка з майстер станції на панель виклику сигнал приймається автоматично. Дзвінок з панелі виклику на майстер-станцію, яка зайнята розмовою з іншою RS-460, стає в чергу до кінця першої розмови. Налаштування всіх необхідних функцій мовлення відбувається через ПЗ ТОА.
Впровадження IP-інтерком системи
IP-інтерком систему серії TOA N-8000 впровадила компанія “МТУ”, партнер компанії “РОМСАТ”. ТОВ “МТУ” є провідним інтегратором складних комплексних інформаційних і телекомунікаційних рішень, найбільшим постачальником професійного аудіовізуального обладнання. Компанія спеціалізується на розробці індивідуальних комплексних проєктів і рішень з оснащення офісних, виробничих, навчальних, домашніх і розважальних просторів мультимедійним обладнанням.
Дякуємо партнеру “МТУ” за цікавий проєкт і нагадуємо, що РОМСАТ є офіційним дистриб’ютором ТОА в Україні.
